Cell-to-cell
communication을
완성하다
균일한 미세 표면
Geometry 및 BIC 최대화로
골융합 가속화
특수 기술을 이용하여 장기간
유지되는 표면으로 원내에서
UV 및 Plasma 등의
별도 공정 불필요
여타의 임플란트 표면과 달리
산화알루미늄을 사용하지 않고
생체친화적 재료로 Sandblasting된
인체친화적 표면
BMP
임플란트 시술에 최적화
120Ncm 의 강한 힘에도 표면이
무너지지 않는 강력한 표면
Stability
치조골과 임플란트 접촉 면적
최대화
Key Features
01정밀한 산부식 처리로 균일한 Macropore와 Micropore를 형성함으로써 골유착의 가속화 실현

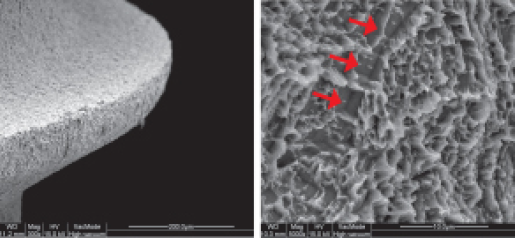

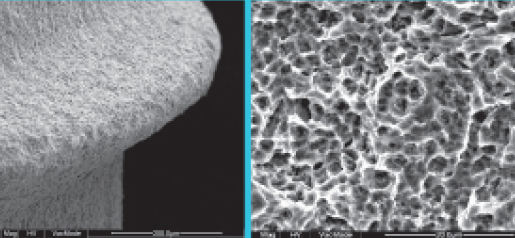

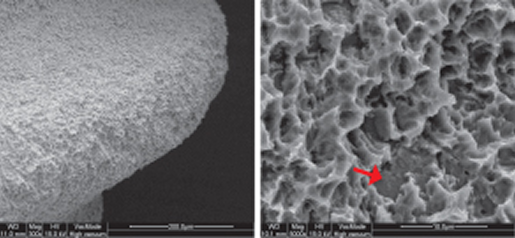

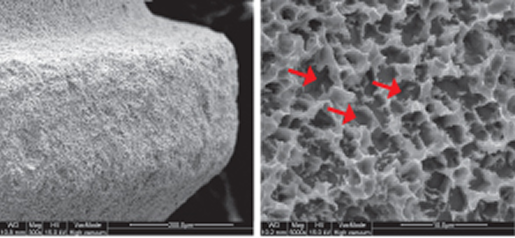

국내 판매 중인 SLA 표면처리
임플란트 SEM 사진 비교
- 임플란트의 상단부에서 5,000배 확대된 전자현미경 사진에서 표면처리 양상을 관찰
- A사, B사, C사 제품의 깊은 부위에서의 산부식 양상이 부족하여 샌드블라스팅으로 생긴 표면이 일부에서 나타남
- 코웰메디 INNO 임플란트의 표면에서는 모두 산부식 양상이 균일하게 나타남. 이는 INNO SLA 표면의 산부식 완성도가
상대적으로 매우 높음을 의미함
A사
B사
C사
코웰메디
국내 SLA 표면처리
3D 조도측정 결과 비교
- 체표면의 거칠기 평균값은 1.07~3.11㎛이며, 코웰메디 INNO 임플란트의 경우 단위면적에서 표면거칠기가 고르게 분포되어 있는 양상을 보이고
평균 거칠기 값을 산출한 결과값은 1.92㎛이다.
A사
- 상단 Ra : 2.47㎛
- 하단 Ra : 3.11㎛
- 편차 : 0.64㎛
B사
- 상단 Ra : 1.07㎛
- 하단 Ra : 1.13㎛
- 편차 : 0.06㎛
C사
- 상단 Ra : 2.65㎛
- 하단 Ra : 2.09㎛
- 편차 : 0.56㎛
코웰메디
- 상단 Ra : 2.65㎛
- 하단 Ra : 2.09㎛
- 편차 : 0.56㎛
02향상된 표면 활성 증가
생리 식염수에 대한
접촉각 측정 결과
- 에너지가 증가하여 골세포의 부착이 더욱 유리해져
빠른 골융합을 가능하게 함
기존 SLA 처리 후
향상된 표면활성 증가
- 실제 임상에서의 혈액의 침투가촉진되는 모세관 현상
Blood Friendly
03자동화 시스템을 통한 완벽한 세척으로 안전성 입증
표면성분 검사
(X-ray Photoelectron
Spectroscopy, XPS) 비교
- 표면성분별 정량분석을 한 결과 모든 제품에서 탄소 30%, 산소 47%, 티타늄 16%, 규소 4% 내외로 나타남
- 코웰메디 INNO SLA의 경우 탄소(C1s), 산소(O1s), 티타늄(Ti2p)의 성분으로만 구성되며 알칼리 세척수의 주원소인 수산화 나트륨(NaOH)이
규소(Si)와 결합하여 수용성 Na2SiO2(OH)2·4H2O염(물유리)을 형성하여 다른 성분을 제거함
Sample | C1s | O1s | Ti2p | Si2p | M1s |
---|---|---|---|---|---|
A사 | 34.12 | 45.05 | 15.11 | 5.24 | 0.47 |
B사 | 31.84 | 46.49 | 15.22 | 4.87 | 1.57 |
C사 | 32.19 | 47.58 | 17.58 | 2.65 | N.D |
코웰메디 | 27.19 | 50.81 | 17.61 | N.D | N.D |
Combustion Oin
Chromatograph를 이용한
용출물 검사 비교
- 모든 제품에서 비슷한 성분의 이온이 검출되었으나 생체에 영향을 미치지 않는 성분과 정량이므로 인체에 안전한 것으로 나타남
- 코웰메디 INNO SLA의 경우 NO3- 을 제외한 나머지 성분이 검출되지 않음. 알칼리 세척에 의해 가열 산부식에 이용되는
SO42-와 Cl-이온은 Na2SO4와 NaCl의 수용성 염을 형성하면서 완전히 제거 - 표면 성분과 용출물 성분에서 모두 골 재생에 방해가 되는 성분은 전혀 나타나지 않았으므로 세척 공정이 매우 잘 이루어지고 있음을 알 수 있음
- 이대희박사 연구논문 (2012년 6, 8월 덴포라인 / KDM 게재) 발췌 -
Sam ple |
F- | CI- | NO2- | SO42- | Br- | NO3- | PO43- |
---|---|---|---|---|---|---|---|
A사 | N.D | 0.024 | 0.027 | 0.002 | N.D | 0.031 | N.D |
B사 | N.D | 0.027 | 0.019 | 0.002 | N.D | 0.030 | N.D |
C사 | N.D | 0.071 | 0.020 | 0.002 | N.D | 0.023 | N.D |
코웰 메디 |
N.D | N.D | N.D | N.D | N.D | N.D | N.D |
